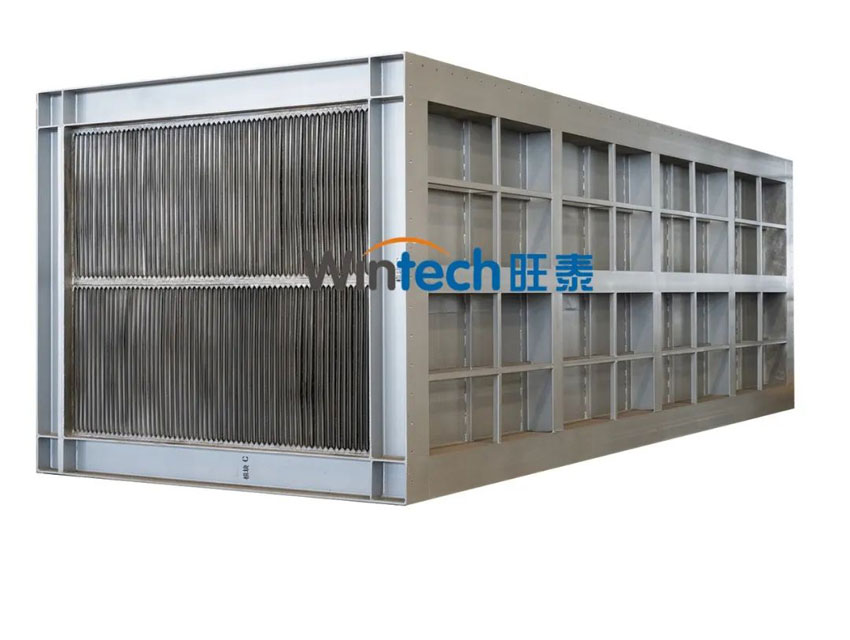

全焊接板式換熱器是以具有一定波紋/鼓包形狀的金屬板片為傳熱面的通用換熱設備，金屬板片之間通過焊接方式密封。該類型換熱器高效、緊湊，廣泛應用于液體-液體熱交換、液體-蒸汽熱交換、氣體-氣體熱交換等場合，是水-水、水-蒸汽、水-油、氣-氣換熱的理想設備。

 簡單介紹

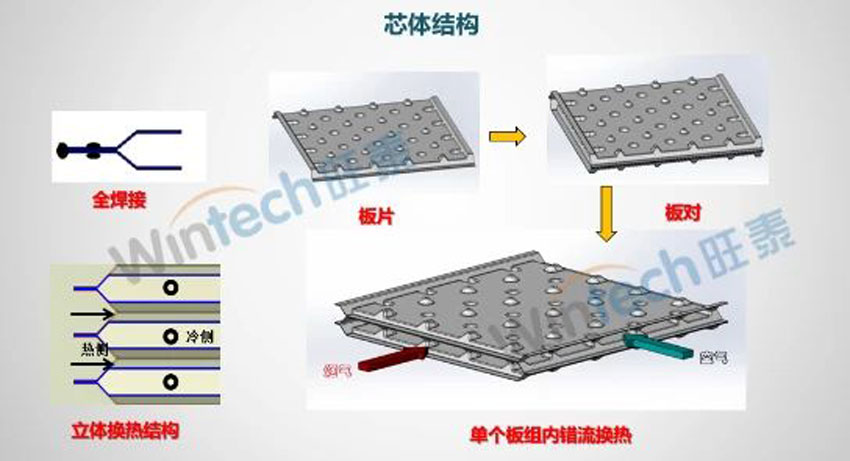

全焊接板式換熱器以金屬板片作為傳熱元件，采用焊接工藝密封，大大提高了換熱器的安全性與可靠性。特別是用于氣-氣換熱的全焊接板式換熱器，是目前比較先進的高效節能型氣氣預熱器，具有傳熱效率高、密封性能好、壓降低、結構緊湊，耐腐蝕、壽命長，不易積灰、易清洗等優點。當前，氣-氣全焊接板式換熱器越來越多地用于各種工業爐窯的助燃空氣預熱、煤氣預熱。

應用領域

全焊接板式換熱器是一種通用換熱設備，適用于多種液體-液體熱交換、液體-蒸汽熱交換、氣體-氣體熱交換等場合，是水-水、水-蒸汽、水-油、氣-氣換熱的理想設備，廣泛應用于石油、化工、電力、鋼鐵、環保、食品、新能源等領域。

1、水-水熱交換：用于各環保工藝點濕法脫硫漿液的降溫；以及高爐沖渣水加熱采暖水；

2、氣-氣熱交換：用于各種工業爐窯煙氣的余熱回收，如空氣預熱器、煤氣預器等；

3、水-氣熱交換：用于燃氣鍋爐煙氣的深度利用。

設計參數

氣氣板式換熱器材質一般為：

板片材質：奧氏體不銹鋼、雙相不銹鋼、鎳基合金、哈氏合金、ND鋼等；

框架材質：SUS304、Q235、Q345、ND鋼等；

設計壓力：1-10 MPa；

設計溫度：-65~950℃；

板型種類：鼓包板、波紋板等；

板片厚度：0.8~2.0mm；

換熱面積：30000㎡以?xún)龋?

主要特點

1、傳熱性能高，相對管式換熱器，總傳熱系數提高1~3倍；

2、壓降較低，相對管式換熱器，壓降可降低20%～60%；

3、結構緊湊，同等換熱面積條件下，體積僅為管式換熱器1/3；

4、抗腐蝕性能強，梯級選材，可進行高低溫段組合式設計；低溫段選用非金屬材質，具有良好的抗腐蝕性能；

5、密封性能好，采用全焊接結構，很好的避免了介質泄漏；

6、立式結構以及光滑的金屬板片促使其不易積灰，吹灰裝置清洗也很方便；

7、耐磨性好，進氣的管口均加保護套和保護層，避免了對板片的磨損；

8、采用全焊接密封結構，設備運行安全、可靠、長久。
