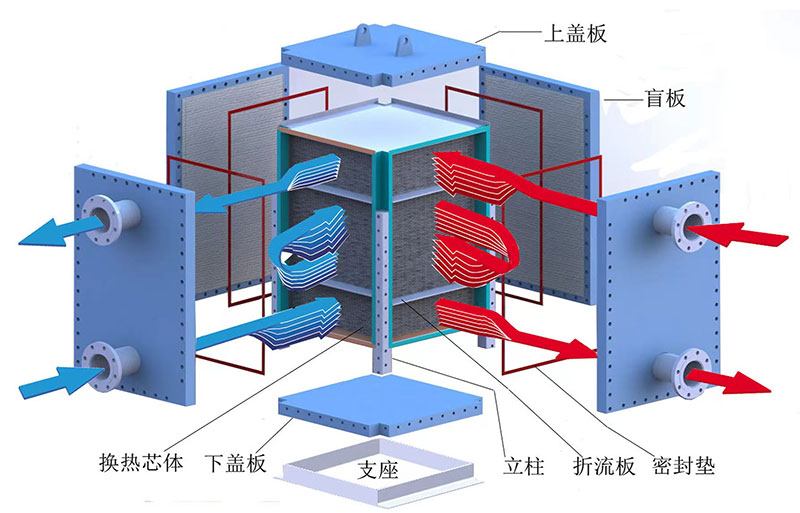

全焊接板式換熱器的換熱原理與可拆式換熱器一樣，仍然是間壁式換熱器的一種，通過冷熱介質分布在換熱器元件的兩側，利用兩側的溫差不同來推動溫度的傳遞，與可拆式換熱器不一樣的就是密封結構的不同，全焊接板式換熱器換熱板片的制作，都是利用重型壓力機通過模具進行壓制成型的，在壓制過程中讓平整的金屬表面形成我們需要的換熱器波紋是我們主要目的，板片在之前的焊接后形成相應的板對，板對在進行堆疊和焊接，就形成了整體換熱器的換熱芯體模塊，芯體模塊相應的邊角和頂面焊接裝配相應的住襯和頂襯，再下一步就是裝配底角，底座、立柱和上頂蓋的結構，在整體框架結束后我們安裝相應的折流板，用于調節換熱器內部的換熱流程和介質的流速，最后一步就是框架的密封墊片以及四周壓板的裝配和擰緊密封，這樣一臺完整的BLOCK式全焊接板式換熱器就裝配完成了。
